东莞市高尚机械有限公司

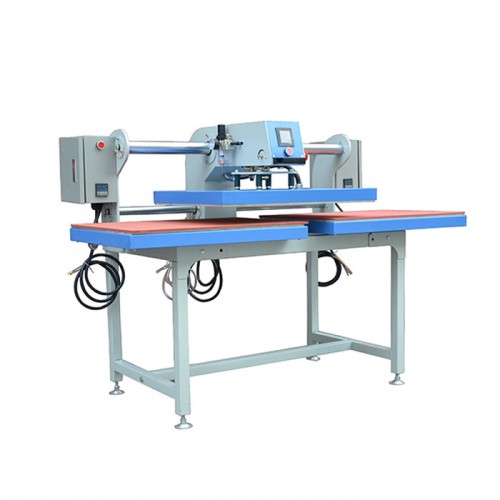

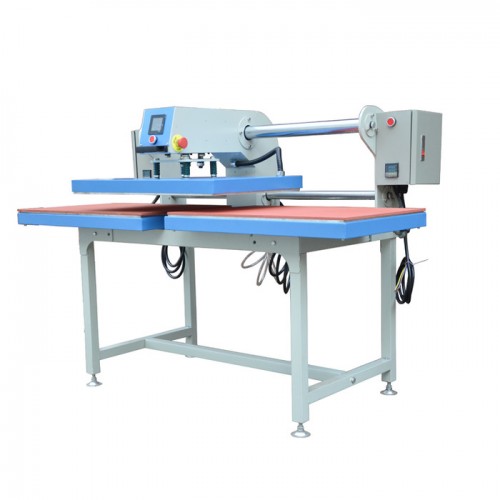

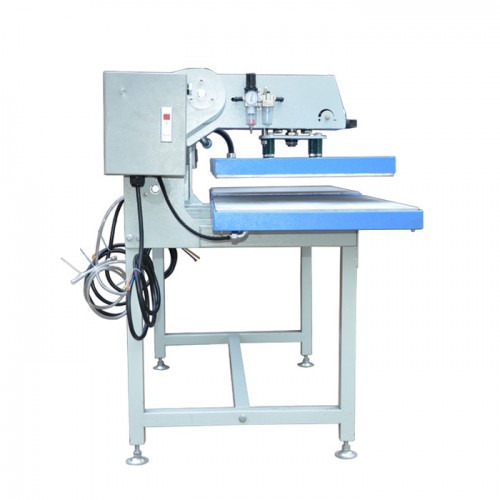

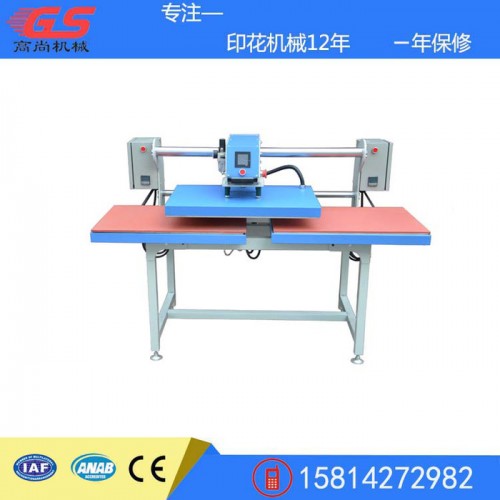

上下加热气动双工位烫画机

型号：GS-QD2-3A

主要用途:

上下发热气动双工位烫画机可将升华类、溶剂类油墨的图案与文字经热转印在棉、麻、化纤、尼龙等织物及陶瓷制品上，还可进行植毛烫画和发泡印花工艺等的热处理，及服装的低温低压衬与面料的粘合，如服装、鞋帽等粘合之用，也可用于生产小批量的手帕

产品特点:

电子数显恒温控制温度，准确性高，（±2℃）；

发热采用进口铝合金浇铸导热原理，省电，温度均匀，温差系数小;

电子数码时间控制，准确性高，美观；

压力随意调节

技术参数:

功率：2000-3500W

电压：220V

温度范围：0-399℃

时间范围：0--999Sec

烫印面积: 40*60   38*38    50*70   60*80CM

操作步骤

1、1、连接所配压缩机接头，打开气压，调节压力调节器6至（4pB-6pB）,使发热板升起；

2、接所配压缩机接头，打开气压，将压力表调制（4pB-6pB）,使发热板升起；

3、上电源，打开电源总开关，指示灯随即著亮。

4、调节所需要的时间及温度。

5、调节好温度及时间后，等待机器升温

6、温完毕之后，温度表将亮小绿灯。

7、衣物平放在硅胶垫上，再放上烫画纸，（注意烫画纸的正反面）推动台面到烫压位置，按下启动开关，把物品压平，放入烫画纸，再放上高温布，按下启动开关，烫印开始，时间倒计。

8、完毕，蜂鸣器响。发热板自动升起，将工作台面拉出。

9、所烫物品。如果冷撕的烫画纸,请等5-10秒,才将烫画纸撕掉.如果是热撕的烫画纸,烫印完毕请马上将烫画纸撕去.

10、试印成功之后，可以将按钮右旋至半自动档。放置好烫印物品后，只要移动手柄至烫印物品正上方，烫印便会自动开始。遇到紧急情况可以按下按钮急停，急停按钮复位后可继续烫印。

维修事项：

1、压力：不够均匀，先用尺测发热板四边离底板四边距离是否一致，如不一致，可调节发热板中心四务丝杆“下”螺母，向下调紧发热板升高，向“上”调紧发热板降低。压力太大或是太小（通常压为4KG-6KG）,调节过滤器上调节阀提上往“+”方向，增加压，“-”减少压力，或是检查空压机压力是否正常（通常空压机压力为6KG-8KG).

2、时间：当底板到位时，不显示时间，则检查接近开关，是否距离适中，应调到低于4毫米，时间到，发热板不下来，检查电路。

3、温度：调到设定温度，不升温，不控温，检查温控表，接触器，发热板线路是否接触良好及电器原件故障。

注意:

整机必须有合适牢靠的保护地线

成功的烫印需要有正确的时间，温度及压力的配合，衣服的厚度和材料及烫画纸的各类都影响到烫印的效果，各种烫画纸都需试烫小样后，方可批量生产。

烫印所需温度和时间如下：

纯棉衣服：180-220度，25秒

涤纶衣服：180度，15秒

珠光板： 180度，120--180秒

金属吊坠：180度，60秒

鼠标垫： 180度，15秒

瓷板：   200度，180秒

钥匙扣： 180度，100秒

陶瓷：   180-220度，180秒
