杭州佰思买五金机械厂

分切原料	CPP PET OPP PVC 立式薄膜无纺布分切机
分切厚度	0.002mm 到 0.15mm 立式薄膜无纺布分切机
工位	4工位或者多工位 立式薄膜无纺布分切机
收卷	自动收卷 立式薄膜无纺布分切机
控制系统	西门子控制系统 立式薄膜无纺布分切机
分切刀	剃刀或者圆刀 立式薄膜无纺布分切机
设备寿命	10年及以上 立式薄膜无纺布分切机
售后服务	终身 立式薄膜无纺布分切机
分切机颜色	白色或定制 立式薄膜无纺布分切机
分切机特性	所有配件均自己生产，100%保证质量
产地	杭州
产品别名	立式薄膜无纺布分切机
分切速度	800米/分钟 立式薄膜无纺布分切机
类型	分切机 立式薄膜无纺布分切机
外形尺寸	7500*4500*2500mm立式薄膜无纺布分切机
用途	切断
种类	分切机 立式薄膜无纺布分切机
重量	12000 立式薄膜无纺布分切机
总功率	30KW 立式薄膜无纺布分切机
最大收卷直径	1200mm 立式薄膜无纺布分切机
最大原料直径	1500mm 立式薄膜无纺布分切机
最大原料宽度	9000mm 立式薄膜无纺布分切机
品牌	鸿立
加工定制	是
收卷轴	总张力气胀轴 立式薄膜无纺布分切机

HL 龙门立式高速数字薄膜无纺布分切机

一、宗旨

我司有超过10年的膜用分切机生产制造经验，已经具备国内一流的设计和生产能力，在市场上高端大型分切设备行业占有非常大的比例，公司有进口的超大型日本，台湾产龙门设备，立式加工中心，保证设备的主要部件及结构件均出自我司之手，保证了产品的质量和高精度，及交货时间。 同时，设备的核心控制系统全部采购自德国西门子，保证了设备的高稳定型和人机界面操作的简易性，智能性。

HL系列高速数字化（采用德国原装进口西门子控制系统）分切机结构紧凑合理，外形美观；底座、侧板灰铁铸造，牢固可靠。收卷采用上下双气涨轴同向中心收卷方式，收卷、放卷的夹紧及刀轴、压辊的动作全气动控制，操作简便快捷。单电机变频驱动，同步带传动，运行平稳可靠，噪音小；张力控制磁粉离合器收卷，磁粉制动器放卷，张力控制精度高、响应快、可调范围广；放卷采用先进的模拟光电自动纠偏系统，有静电消除装置、吹边装置、或者废边自动收卷装置‘收卷自动计米。同时可根据客户要求定制，满足客户的特殊需求。

组成和工作原理

  龙门式数字高速薄膜 无纺布分切机由放卷设备、切割设备、收卷设备、各功能辊以及张力控制纠偏系统和检测装置组成。龙门式数字高速薄膜无纺布分切机工作原理为：从放卷机构放出的金属化薄膜原料，经展平辊，张力检测辊，赋能辊，纠偏系统，进入切割机构，原材料经分切后，由收卷机构分别收卷成符合标准的膜卷自动下料，节省人工和劳动力，减小工作的劳动和搬运强度，提高工作效率和安全性，

PLC完成运算，控制各部分动作，实现系统的自诊断功能； 触摸屏作为人机界面，接受操作者指令，设定和显示各种运行参数； 变频器驱动主拖动电机，为各传动机构提供运动和动力； 放卷张力控制系统采用恒张力放卷，保证原材料在分切过程中不变形，不起皱； 收卷张力控制系统采用恒转矩收卷，使收卷好的成品料卷松紧适当，膜卷端面整齐； 纠偏控制系统纠正由于原料或传动过程中各种因素引起的偏差，使分切过程中刀口始终保持在金属化薄膜隔离带中心部位，确保留边精度的实现； 赋能电源输出0～900V可调的直流电压，经赋能辊施加在金属化薄膜的两面，在膜料传送过程中，将存在于薄膜介质中的各种导电与半导电杂质清除，可有效地提高电容器的质量；

传感器检测的信号送入PLC，记录分切后膜卷的长度、卷径及各种运动状态，实现系统的自动控制。

技术参数

机器型号	SP-1500	SP-2500	SP-5000	SP-6000
分切卷材最大宽度(mm)	1500	2500	5000	6000
分切后卷材宽度(mm)	50-1200	50-1300	200-2000	400-2000
最大收卷直径(mm)	mm450	450mm	450mm	450mm
最大放卷直径(mm)	1500mm	1500mm	1500mm	1500mm
收卷纸芯直径(英寸)	3" ,  6"	3", 6"	3", 6"	3", 6"
放卷纸芯直径(英寸)	3 、6	3", 6"	3",  6"	3",  6"
分切速度(m/min)	800m/m	800-1000m/m	800-1000m/m	800-1000m/m
分切薄膜厚度	10-200um	10-200um	10-200um	10-200um
纠偏误差(mm)	≤±1
磁粉离合器(N.M)	50	100	100	100
磁粉制动器(N.m)	50	100	100	100
输入电源	三线五相   380v50/60Hz
引风机功率(kw)	1.1
总功率(kw)	30KW	45KW	45KW	45KW
总重量(kg)	≈8000	≈12000	≈15000	≈18000
外形尺寸(L×W×H)	4500×2300×1500	7500×2500×2500	9500×2500×2500	9500×2500×2500

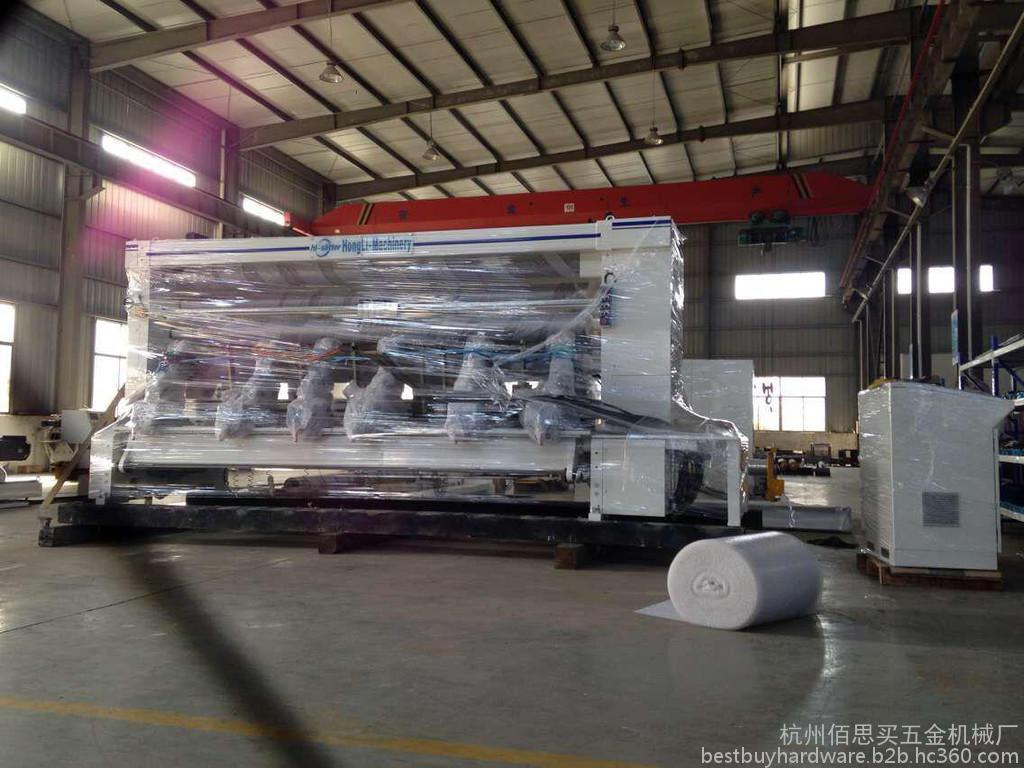

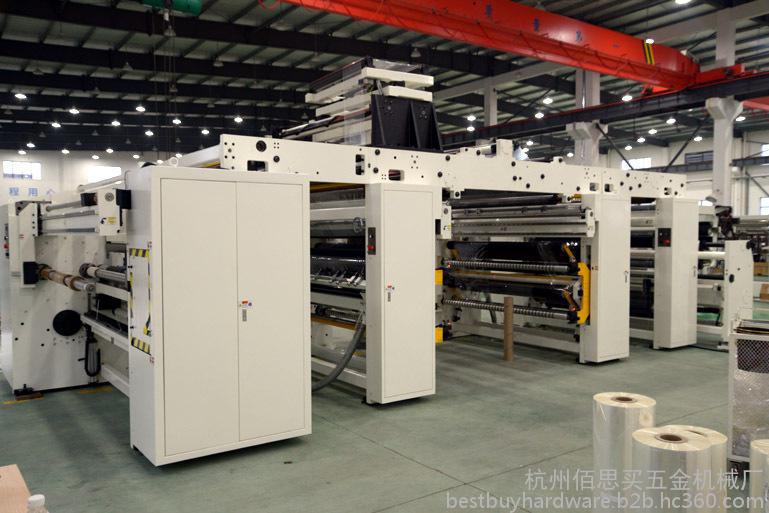

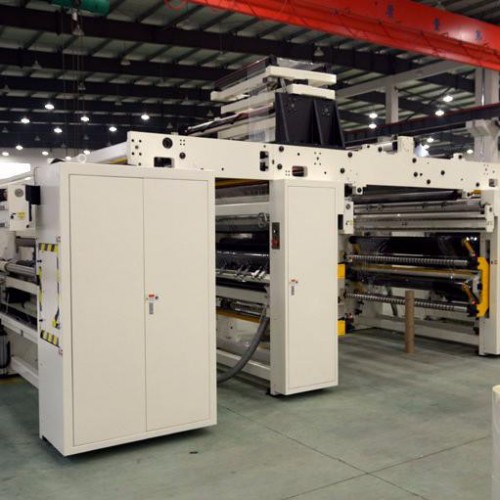

 薄膜 无纺布分切机实物图：

公司现有高精度设备清单如下，我们设备的每一个配件都自己精工打造，保证了我们设备的质量和交货期。

薄膜太阳能电池分切机加工中心设备：

1、台湾14米动柱龙门加工中心SDM-14040M一台；XYZ三轴行程  14200*4500*1700mm

2、台湾五面体龙门加工中心SDM-7235一台；XYZ三轴行程  7180*3940*1500mm

3、台湾五面体龙门加工中心SDM-5235一台；XYZ三轴行程  6200*3600*1200mm

4、台湾五面体龙门加工中心SDM-5235一台；XYZ三轴行程  5200*4000*1060mm

5、台湾五面体龙门加工中心SDM-5235一台；XYZ三轴行程  5170*3950*1060mm

6、台湾五面体龙门加工中心SDM-4530一台；XYZ三轴行程  5450*3370*1070mm

7、台湾五面体龙门加工中心SDM-2214两台；XYZ三轴行程  2200*1200*750mm

8、台湾龙门加工中心VB3020一台；XYZ三轴行程  3000*2000*1000㎜

9、台湾龙门加工中心FV-3219一台；XYZ三轴行程  500*1900*850㎜

10、台湾卧式加工中心SHM-11030R一台；XYZ三轴行程  3000*1800*1500mm

11、台湾卧式加工中心SHM-800二台；XYZ三轴行程    1600*1200*1000mm

12、台湾卧式加工中心SHM-630L五台；XYZ三轴行程   1240*950*830mm

13、台湾立加MCV-1600D一台；XYZ三轴行程  1650*815*850㎜

14、台湾立加MCV-1300D一台；XYZ三轴行程  1350*620*650㎜

15、台湾立加MV-850二台；?XYZ三轴行程   800*500*550㎜

16、TK6411B汉川数控镗铣床一台；XYZ三轴行程  1500*1300*1200㎜

17、BTD.110-R16日本东芝数控镗铣床一台；XYZ三轴行程  2000*1800*1600㎜

18、威海华东MW5316*2500程控龙门磨床  一台

19、国产星火重型立车一台：回转直径：￠2500㎜

20、国产CK6150/6140数控车   二台

21、江苏南通鑫昌龙门铣一台；XYZ三轴行程    3000*2000*1200㎜

22、日本产X50数显万能铣一台； XYZ三轴行程  1200*400*300㎜

23、中捷ZJ3050摇臂钻床  三台

24、杭州产M7140平磨  一台

25、沈阳产CA6140/6150车床  二台

26、台湾产KTM---3S在万能铣床  二台

27、浙江得力DL-400锯床  二台

28、BYJIN瑞士百超激光切割机一台，XY二轴行程     3000*2000㎜

29、BYSTRONIC瑞士百超激光切割机一台，XY二轴行程  3000*1500㎜

30、国产二氧化碳保护焊机  八台；氩弧焊机  四台

31、江苏南京中美产数控折弯机WC67K  一台；L=4000米

32、浙江产三力剪板机  一台；L=4000米

33、矫平机、卷圆机、校直机等辅助设备若干台



  本公司拥有高素质的机械专业设计工程师，能进行三维立体造型设计，三维编程及产品的加工、制造、组装。
