| 输出信号 | 其它 |
|---|---|
| 制作工艺 | 其它 |
| 种类 | 其它 |
| 品牌 | burster |
| 型号 | 8413 |
8413系列超小型纽扣式力传感器
——体积仅纽扣般大小、超薄
【点击下载详细资料】
Type 8413/8414
【特点】
纽扣式外形设计
小的测量范围
不锈钢
高共振频率
精度<0.5%F.S.
Type8414具备机械过载保护
【应用】
这些微型压缩负荷细胞必须非常仔细地安装。它们必须被安装在一个平面的表面接触的粘合剂，蜡或小的层叠弹簧保持传感器主体。预载传感器主体上有直接的影响，夹紧鞘上的传感器是要避免的。测量力应使用杠杆或导轨传感器远离侧向力。通过电连接在传感器和显示力值，可以被动地防止在安装过程中的过载损坏。
【描述】
超小型压缩称重传感器圆柱光碟盖底部设计，体积仅纽扣般大小。负载作用于纽扣传感器中心点顶部位置，这是传感器的膜的一个集成部分。应变片安装于传感器内部的背面，并连接到一个全惠斯登电桥，从而导致在输出电压正比于所施加的负荷。称重传感器的连接电缆设有一个带盖的的补偿电路。这里安装传感器的温度补偿。由于其非常小的尺寸，这种模式适合在空间有限的应用中使用。小直径，高共振频率。

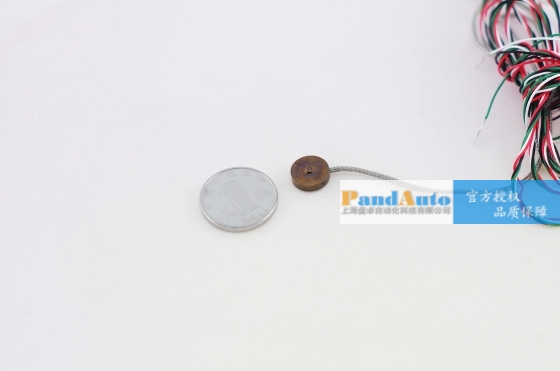

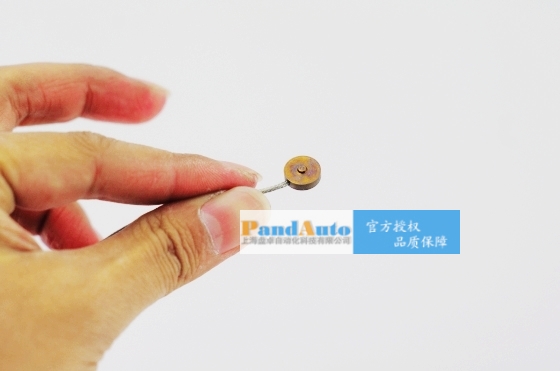

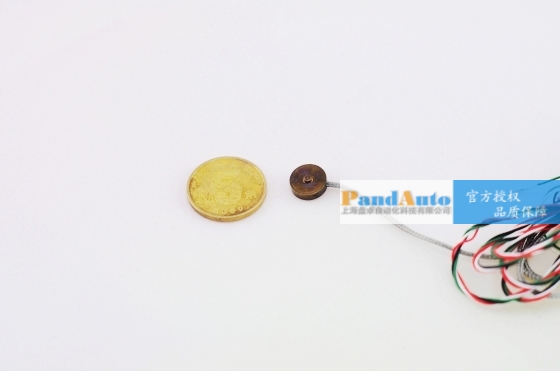

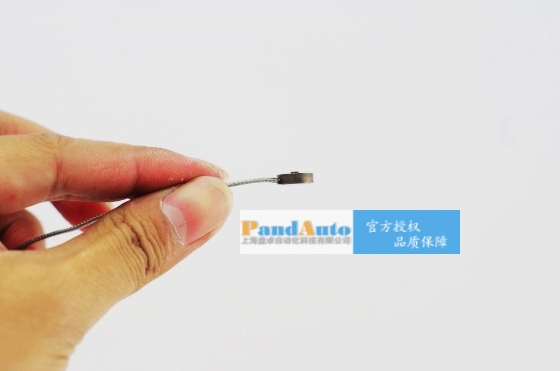

【实物图】
