| 产地 | 上海 |
|---|---|
| 额定功率 | 5W |
| 类型 | 斜齿轮减速机 |
| 噪声 | 45db |
| 安装形式 | CT02地式 |
| 布局形式 | 同进轴式 |
| 品牌 | 宙博 |
| 型号 | R107-Y15KW |
| 加工定制 | 是 |
| 载荷状态 | 均匀载荷 |

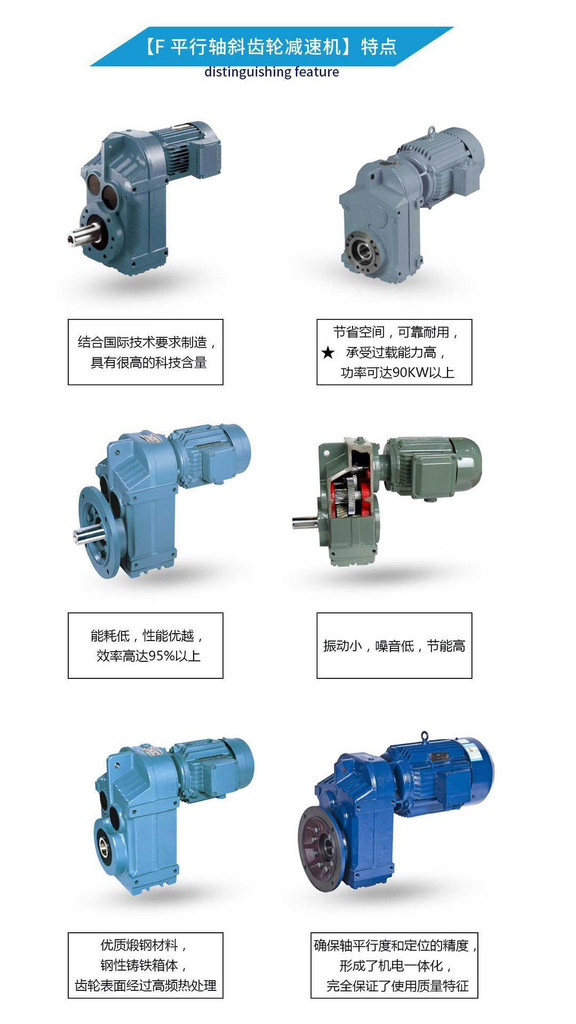

1、F系列减速机结合国际技术要求制造，具有很高的科技含量。
2、节省空间，可靠耐用，承受过载能力高，功率可达90KW以上。
3、F系列平行轴斜齿轮减速机能耗低，性能优越，效率高达95%以上。
4、平行轴斜齿轮减速机振动小，噪音低，节能高，选用**段钢材料，钢性铸铁箱体，齿轮表面经过高频热处理。
5、经过精密加工，确保轴平行度和定位的精度，这一切构成了齿轮传动总成的减速机配置了各类电机，形成了机电一体化，完全保证了减速电机产品使用质量特征。
二、减速机性能特点：
1、平行输出、结构紧凑、传递扭矩大、工作平稳、噪音低、寿命长。
2、安装方式：底座安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装。
3、基本型二级输入输出旋转方向相同，三级相反；F/R组合时另咨询。
4、输出方式：空心轴输出或实心轴输出。
5、平均效率：二级96% 、三级94% 、F系列/R系列 组合平均效率85%。
三、减速机技术参数：
速比范围：基本型3.81～267.4，F/R组合型可达到31434
扭矩范围：200～18000 N.m
功率范围：0.18～200 KW
输出轴：实心轴，空心轴（平键，锁紧盘，渐开线花键）

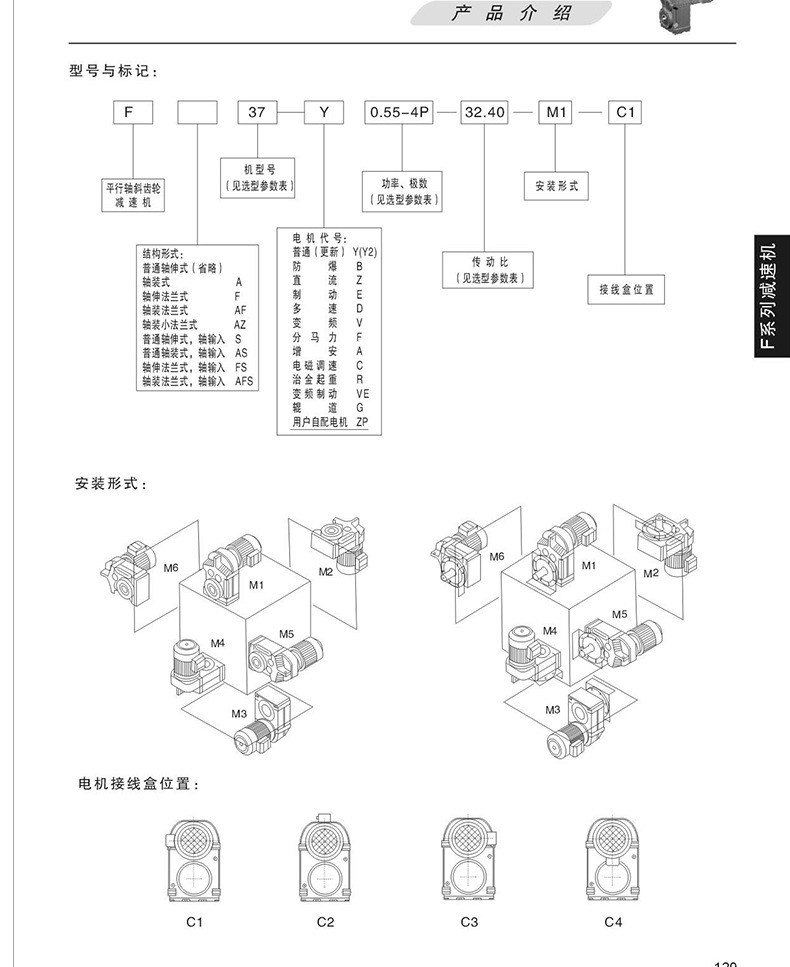

四、减速机结构形式：

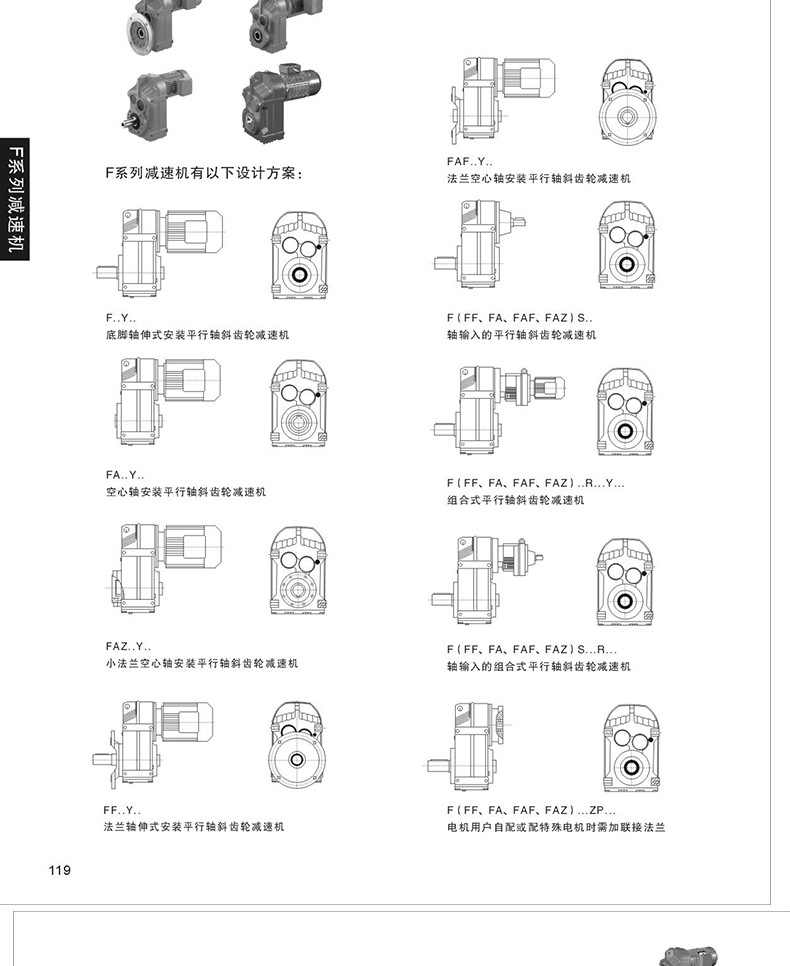

F-轴伸式、底脚安装 FF-轴伸式、法兰连接
S-表示轴输入 FA-轴装式（空心轴）联接 KAF-轴装式（空心轴）、法兰安装 FAZ-轴装（空心轴）小法兰式

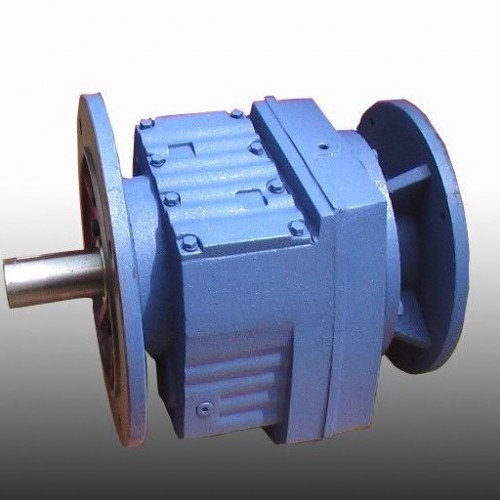

D-表示普通轴伸式，轴输入 AD-表示轴装式，轴输入 FD-轴伸法兰式，轴输入 AFD-轴装法兰式，轴输入 R系列 同轴式-斜齿轮减速电机 体积小，传递扭矩大 R系列同轴式-斜齿轮减速电机在模块化基础上设计制造，有极其多的电机组合、安装形式和结构方案，传动比分级精细，满足不同的使用工况，实现机电一体化。 额定输出转矩 130...18000Nm 额定功率 （n1=1400min） 0.12...160KW 减速比 3.37...229.71(imax:21342) 输出型式
◆小偏置输出,结构紧凑,利用箱体空间,二 级、三级在同一箱体内。
◆ 采用整体式铸造箱体,箱体结构刚度好,易于提高 轴的强度和轴承寿命。
◆ 安装方式:底座式安装,法兰有大小法兰易于选择。
◆ 实心轴输出,平均效率是二级96%、三级94%、组合平均效率85%。
◆ 减速比：基本型二级5-24.8，三级27.2-264，组合可达18125
◆ 基本型二级输入输出旋转方向相同，三级相反，组合时另行咨询。
◆减速机型号 R17、R27、R37、R47、R57、R67、R77、R87、R97、R107、R137、R147、R167
RF17、RF27、RF37、RF47、RF57、RF67、RF77、RF87、RF97、RF107、RF137、RF147、RF167
RX37、RX57、RX67、RX77、RX87、RX97、RX107、RX127、RX157
RXF37、RXF57、RXF67、RXF77、RXF87、RXF97、RXF107、RXF127、RXF157
RS27、RS37、RS47、RS57、RS67、RS77、RS87、RS97、RS107、RS137、RS147、RS167
R27R17、R37R17、R47R37、R57R37、R67R37、R77R37、R87R57、R97R57、R107R77、 R137R77、 R147R77
