| 保质期 | 1年 |
|---|---|
| 标称电压 | 3.0V |
| 材质 | 430、锰粉、电解液（液态） |
| 产地 | 广东 |
| 电池类型 | 锂电池 |
| 电池容量 | 30mAh |
| 额定电压 | 3V |
| 额定容量 | 30mAh |
| 规格 | 10*2.5mm |
| 类型 | 锂-锰电池 |
| 适用类型 | 电子产品 |
| 外形尺寸 | 10*2.5mm |
| 用途 | 电子产品 |
| 分类 | 纽扣电池 |
| 品牌 | KuraTa |
| 型号 | CR1025 |
| 加工定制 | 是 |
| 化学类型 | 锂-二氧化锰纽扣电池 |
| 质量认证 | ROHS |
一、产品规格、型号:
公司针对不同的行业推出了各类高品质电池如：大小电流LED专用纽扣电池/耐高、低温(-40°—+125°)纽扣电池等，公司有雄厚的技术研发团队，可以根据客户的要求定制各类焊脚及加引线的电池，满足不同的产品装配方式、不同的PCB板形状定制；以下为CR系列电池型号参数表:
|
序 号 |
型 号 |
标称电压（V） |
尺 寸(mm) | 放电特性(23℃) 真实数据 |
重 量(g) | |||
| 标称容量(mAh) | 标称电流(mA) | 最大连续电流(mA) | 最大脉冲电流(mA) | |||||
| 01 | CR927 | 3.0 | 9.5*2.7 | 26 | 0.1 | 1.0 | 5.0 | 0.6 |
| 02 | CR1025 | 3.0 | 10.0*2.5 | 28 | 0.1 | 1.0 | 5.0 | 0.7 |
| 03 | CR1220 | 3.0 | 12.5*2.0 | 30 | 0.1 | 1.0 | 5.0 | 0.7 |
| 04 | CR1225 | 3.0 | 12.5*2.5 | 40 | 0.1 | 1.0 | 5.0 | 0.9 |
| 05 | CR1616 | 3.0 | 16.0*1.6 | 45 | 0.1 | 2.0 | 8.0 | 1.0 |
| 06 | CR1620 | 3.0 | 16.0*2.0 | 60 | 0.1 | 2.0 | 8.0 | 1.2 |
| 07 | CR1632 | 3.0 | 16.0*3.2 | 110 | 0.2 | 2.0 | 10.0 | 1.7 |
| 08 | CR2016 | 3.0 | 20.0*1.6 | 75 | 0.2 | 2.0 | 15.0 | 1.6 |
| 09 | CR2025 | 3.0 | 20.0*2.5 | 150 | 0.4 | 3.0 | 18.0 | 2.5 |
| 10 | CR2032 | 3.0 | 20.0*3.2 | 230 | 0.4 | 3.0 | 20.0 | 3.1 |
| 11 | CR2320 | 3.0 | 23.0*2.0 | 250 | 0.4 | 3.0 | 20.0 | 4.0 |
| 12 | CR2354 | 3.0 | 23.0*5.4 | 550 | 0.4 | 3.0 | 20.0 | 6.3 |
| 13 | CR2430 | 3.0 | 24.5*3.0 | 300 | 0.4 | 3.0 | 20.0 | 4.2 |
| 14 | CR2450 | 3.0 | 24.5*5.0 | 600 | 0.4 | 3.0 | 20.0 | 6.3 |
| 15 | CR2477 | 3.0 | 24.5*7.7 | 1000 | 0.4 | 3.0 | 20.0 | 10.0 |
二、焊脚加工：
1、纽扣电池点焊工艺：
电阻焊：通过电极施加压力，利用电流通过焊片与电池表面的接触产生的电阻热进行焊接；
2.1、包绝椽圈（PVC）:目前我司产品直径为16mm(16系列)、20mm（20系列、23mm（23系列）及24mm（24系列）的电池，采用全自动套管机进行套绝椽套管（PVC）,其他尺寸电池为手工套管；
工艺优点: A、生产效益快，每个标准班次可完成产量4万只；
B、尺寸误差率±0.1mm；
C、外观整齐均一；
2.2、制作夹具：我司自有铣床，可自制工装夹具，对焊片进行规准定位，确保焊接时尺寸符合设计要求，我司做的夹具有金属镶块，即可防止电池短路，又可有效减少磨损，保持制作前后一致；
焊接时避免高温烫坏电池隔膜；由于锂锰纽扣电池的结构特点（见附图），电池负极锂片下为内部隔膜，焊接点产生的高温及电流，由于锂金属良好的导电及导热性，易传导至电池隔膜处，并造成内部短路，影响电池的性能。特别是较薄的电池，由于钢壳与锂片较薄，热量与压力更易传导，容易产生不良焊接，作业时对焊接时间，焊接电流及焊接压力有着较有严格的规定，焊接前须按有关要求调节焊接参数，并对焊接后的电池样品，执行以下检测；
A、电压：≥3.25V，电流：≥300mA；
B、隔膜检视，在8倍以上放大镜下检测，电池隔膜无伤害，穿孔，锂片无穿透；C、尺寸要求符合图纸，游标卡尺寸检测，一般尺寸公差不得超过±0.5mm,特殊尺寸执行图纸规定；
D、拉力测试：防止焊接过轻，如CR2032电池一般正极焊片拉力≥2.5kg,负极拉力≥1.5kg，其他要求按图纸或生产单执行；
A、尺寸，按AQL比例标准，抽检焊脚电池尺寸是否与图纸相符；
B、外观：全检，目视有无掉脚，弯脚，外观不良等现象；
C、电性能：全检，按生产单要求，全检电池开路电压，特殊客户要求按申请检测负载电压或短路电流。

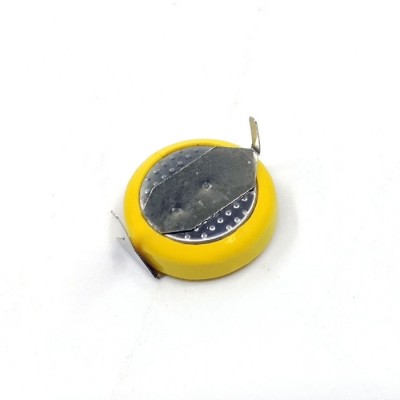

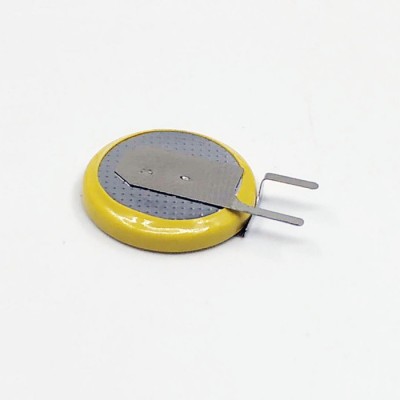

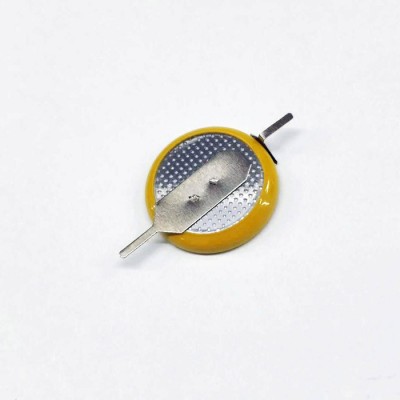

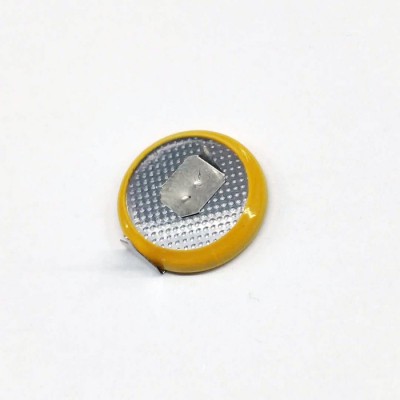

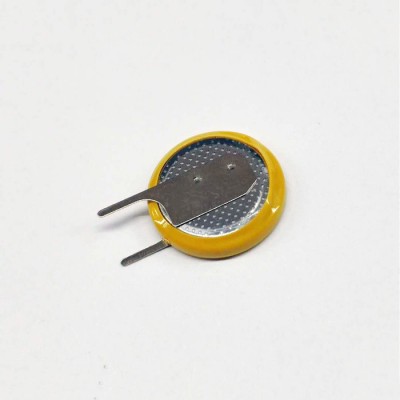

5、焊脚电池产品图片
三、加引线电池：
线材长度可以根据客户的要求任意长度定制，端子均为进口知名厂家生产如：JST,MOLEX等；
四、配套金属电池扣/电池座：
更换电池方便、快速，设计有纽扣电池的卡紧固定装置，纽扣电池安装牢固连接明确，分隔防止短路极性反接保护（极化） ，防止故障电流结构坚固,由于具备额外的定位销，因此电路板的安装更加方便安全；
五、包装出货：
不同电池就有不同塑胶托盘装，如纽扣电池每个托盘装有20PCS、25PCS、50PCS、100PCS等电池凹槽固定，可以根据客户的要求定制空运/海运的标准包装；
六、注意事项：
注意-操作/存放：
6.1 不可将电池置于超声波中：
由于将电池置于超声波环境中可能会使电池内部的金属破碎而造成电池短路，最终导致电池变形、泄漏、过热、起火；
6.2 不可使电池严重的震动：
掉落，抛掷或践踏电池可能会造成电池变形/泄漏、过热、起火；
6.3 在安装至设备时不可将电池短路：
在安装电池时请小心，不要让电池接触到可能会使电池短路的金属物；
6.4 正确使用适合设备的电池：
由于使用条件和设备类型的不同，该电池可能不适合某些特殊设备，请根据设备的操作说明来选择适当的电池；
6.5 不要在高温的地方使用或放置电池，如阳光直射处，或炎热天气的汽车中：
如果这样做可能会导致电池变形/泄漏、过热、起火；
6.6 不可让电池与水接触：
如果这样做会使电池生锈，或使电池变形/泄漏、过热、起火。
七、售后服务：
联系人： 叶龙
电话：+86-755-29988967 /29749658
传真：+86-755-29749658
销售中心：深圳市宝安区沙井街道华美居商务中心631
制造中心：东莞市长安镇福海路十六号8栋2楼
邮箱：kuratabattery@163.com
手机：13642919645
销售QQ：2972702244
公司网站：http：//www.kurata.com.cn
****欢迎您来电咨询或莅临我公司参观指导****
13564482982
