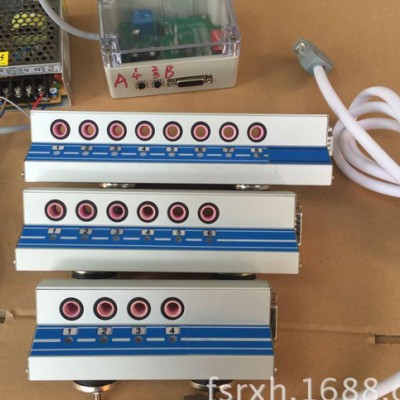

缝纫机 电脑绣花机 多针机 拉经机 整经机断线检测器DNE6

适用范围：缝纫机、缝包机、电脑绣花机、多针机、自动包装机、拉经机、整经机、卫生用品机械检测等

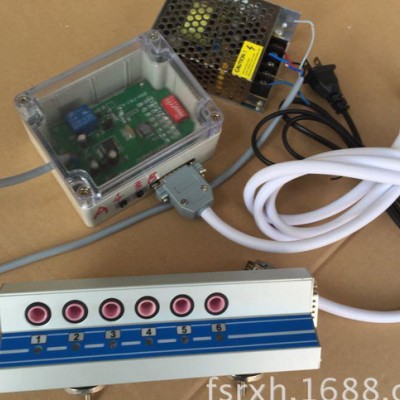

RXH-DNE6-J1+H继电器常开

 断纱检测器使用说明

一：RXH-DNE6- J1+H 继电器常开输出接线方式:

红色: +18 ~24VDC

黑色：-0V

白色与蓝色为常开输出（并联到原来设备的常开停机开关上面即可）

二：工作原理:

     6个孔可以在控制盒里面独立ON/OFF(开/关），开关的对应数字拨到OFF位置的那个孔**停止工作，对应数字的LED灯常亮**不要穿纱线。拨到ON位置的那些孔，LED灯不亮的那些孔**必须同时穿纱线运行，纱线运行时相应的LED灯**闪烁（1个开关拨到ON位置**只能运行1条纱线，2个开关拨到ON位置**要同时运行2条纱线，3个开关拨到ON位置**要同时运行3条纱线，如果6个孔的开关都拨到ON位置，那么**要同时运行6条纱线）。请同时将纱线张力、速度均匀的在检测器瓷眼中摩擦通过（尽量多增加一点张力，紧贴着瓷眼摩擦），当其中正在运行中的任何一条纱线断了，继电器**闭合（灰色与蓝色线闭合2秒，然后复位常开)。

  三：灵敏度调节:

 电位器A：控制第1位、第4位、第5位这三个孔的灵敏度

 电位器B：控制第2位、第3位、第6位这三个孔的灵敏度

 请安装在震动较小的地方。断了线不停机往“0”方向微调,检验方式:在正常运转状态下,用两个勾或者手指在检测器左右两边（2厘米以外，不要碰触到检测器）将这一条线勾起来,让这条线不要接触、磨擦到检测器的瓷眼,此时**停机了,说明这条线工作正常,如果停机时间太慢,灵敏度**要往“0”方向微调,直到**价状态。然后检验下一条线(**好每条线检验一遍)。反之没有断线无故停机往“8”方向微调。
