| 别名 | 兰精天丝 |
|---|---|
| 产地 | 山东 |
| 产品名称 | 兰精天丝 |
| 成分 | 100%棉 |
| 品名 | 天丝 |
| 纱支 | 32S |
| 颜色 | 白色 |
| 主要用途 | 针织机织 |
| 混纺比 | 任意 |
| 成分及含量 | 100%棉 |
| 股线 | 单股 |
| 捻度 | 850 |
| 纺纱工艺 | 赛络紧密纺 |
| 成纱形态 | 筒纱 |
tencel纤维 编辑词条 B 添加义项 ?
Tencel(天丝)纤维是英国Acocdis公司生产的LYOCELL纤维的商标名称，在我国注册中文名为"天丝"，该纤维以木浆为原料经溶剂纺丝方法生产的一种崭新的纤维。它有棉的"舒适性、涤纶的"强度"、毛织物的"豪华美感"和真丝的"独特触感"及"柔软垂坠" ，无论在干或湿的状态下，均极具韧性。在湿的状态下，它是第一种湿强力远胜于棉的纤维素纤维。百分之百纯天然材料，加上环保的制造流程，让生活方式以保护自然环境为本，完全迎合现代消费者的需求，而且绿色环保，堪称为21世纪的绿色纤维。
天丝是一种纤维素纤维，采用溶剂纺丝技术，干强略低于涤纶，但明显高于一般的粘胶纤维，湿强比粘胶有明显的改善，具有非常高的刚性，良好的水洗尺寸稳定性(缩水率仅为2%)，具有较高的吸湿性，纤维横截面为圆形或椭圆形，光泽优美，手感柔软，悬垂性好，飘逸性好。总起来说:天丝具有:1 有棉的柔软性 2 有涤纶的高强力 3 有羊毛的保暖性 但是它在湿热的条件下容易变硬，在冷水的挑绒性也不好。
在欧洲，除了(Courtaulds) 公司以Tencel的品名生产服装面料用Lyocell。还有Lenzing公司和AKZO公司则分别以Lenzing-Lyocell和Newcel的名称生产Lyocell (长丝型)。在日本也已经有纤维制造厂引进Lyocell的生产技术。
基本信息中文名称
Tencel纤维
音译
坦西尔纤维
别名
天丝
类别
纤维
目录| 1基本构成 2基本性能 3基本应用 4生产工艺 | 5洗涤方法 6天丝规格 7天丝特性 8天丝性能 | 9天丝应用 10应用情况 |
Tencel纤维Tencel纤维，音译为坦西尔纤维，又叫做"天丝"，是以针叶树为主的木浆、水和溶剂氧化胺混合，加热至完全溶解，在溶解过程中不会产生任何衍生物和化学作用，经除杂而直接纺丝，其分子结构是简单的碳水化合物。Tencel纤维在泥土中能完全分解，对环境无污染;另外，生产中所使用的氧化胺溶剂对人体完全无害，几乎完全能回收，可反复使用，生产中原料浆粕所含的纤维素分子不起化学变化，无副产物，无废弃物排出厂外，是环保或绿色纤维。该纤维织物具有良好的吸湿性、舒适性、悬垂性和硬挺度且染色性好，加之又能与棉、毛、麻、腈、涤等混纺，可以环锭纺、气流纺、包芯纺，纺成各种棉型和毛型纱、包芯纱等。天丝(Tencel)是一种溶剂型纤维素纤维，是英国Acordis公司通过十年开发，直至上世纪九十年代才完成商业应用，是最典型的绿色环保纤维。2004年5月由兰精公司合并后统一生产。其环保特点:原料来自木材，可不断自然再生，将木材制成木浆，采用(NMMO)纺丝工艺，将木浆溶解在氧化铵溶剂直接纺丝，完全在物理作用下完成，氧化铵溶剂循环使用，回收率达99%以上，无毒、无污染、天丝产品使用后可生化降解，不会对环境造成污染。故被称为"二十一世纪绿色纤维"，并获得国际绿色环保证书。
1、较高的干强和湿强。
2、Tencel的应力应变特点便它与纤维素纤维间抱合力较大，较易混纺。Tencel纤维3、高湿模量赋于Tencel织物缩水率很低。纱线缩水率仅为--044%。
4、高强度适于制造超细纤维。(环锭，转杯，气流纺)适于织造轻薄织物(80g/m2)和厚重织物。
5、Tencel织物可用传统纤维素纤维的预处理，漂白和染色工艺进行加工。
6、Tencel纤维圆形截面和纵向良好的外观使Tencel织物具有丝绸般的光泽，优良的手感和悬垂性，服装具有飘逸感。
7、Tencel具有原纤化的特性。通过对原纤化的控制，可做成桃皮绒，砂洗，天鹅绒等多种表面效果的织物，形成全新美感，适合开发具有新的细条，光学可变性的新潮产品。
折叠编辑本段基本应用(一)Tencel服装面料
1、华达呢(350g/m2)及府绸
100%TencelTencel/超细涤纶的60/40混纺交织织物
2、Tencel-铜氨纤维交织仿真丝绸。轻磅(250g/m2)丝绸用作外衣上装Tencel纤维及裙料等
3、Tencel/亚麻的 50/50轻薄运动上衣面料，隐条或显条花纹及100%Tencel重磅塔头丝绸及斜纹，用作黑暗衫外衣等。
4、100%轻磅(Tencel)匹染单色织物与真丝或亚麻交织混纺织物，用作内衣，裙料等。
5、Tencel/耐纶单纤丝交织的轻磅织物
6、Tencel-棉-氨纶的经纬双向弹性华达
Tencel-cotton-耐纶-氨纶双面乔赛
7、Tencel-毛华达呢。织物经整理可获得丝毛外观
8、高档牛仔布-55%Tencel纤维、30%粗斜纹面料熔融纺丝获得的纤维、15%棉纤维
(二)产业用织物产品
1、高质量工作服，防护服，用于恶劣环境中的劳动保护。
2、印花毛毯，涂层衬底，阻燃织物等高强稳定吸湿的产业用品。
3、地经为Tencel的天鹅绒，毛巾等立绒织物，具有良好的吸湿性和手感。
4、用作(Tencel纱线)的缝纫线，轮胎帘子线等。
5、轻薄型卫生用即弃产品，如包扎材料，揩布，尿布，医用织物。Tencel纤维6、高强，不变形及热稳定产品。如涂层衬底。
7、高强，纯净，无异味，不含化学成分的合成纤维素非织造布。
8、香烟过滤嘴。
9、特种纸。
10、装饰产品。在美国，较流行中磅和重磅粗斜纹布工作服，有色梭织物，钱布霉布，薄型重磅裤子，衬衫面料，圆形针织面料，厚重重磅裤子。在西欧，平纹，印花织物，粗斜纹布工作服，外衣绒线针织服装，毛绒织物，手工针织纱线，家具布和产业用织物。

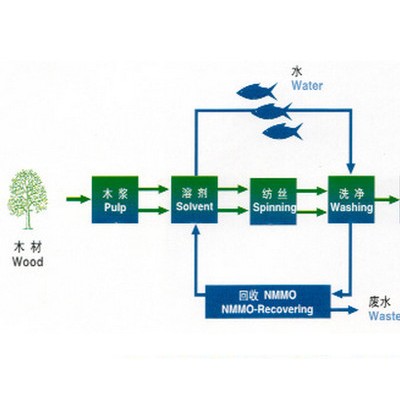

折叠编辑本段生产工艺 Tencel纤维Tencel纤维生产工艺就是用N-甲基吗啉-N-氧化物 (NMMO)溶剂的纺丝工艺。其具体方法是把纤维素浆粕与N-甲基吗啉-N-氧化物 (NMMO) 直接混合，加入添加剂(如CaCl2)和抗氧化剂(如PG)以防止纤维在溶解过程中氧化分解，并调节溶液的粘性和改善纤维的性能。控制水分的含量小于133%，使之达到最好不溶解能力。在85-125℃下溶解，得到较高浓度的溶液，溶液经过滤，脱泡，在88-125℃下用湿法或干法纺丝，在低温水溶或水/NMMO体系凝固成形，经拉伸，水洗，去油，干燥和溶剂回收等工序，制成Tencel纤维。
NMMO在制造工程中可以回收，因而具有不会给地球环境带来危害的特点。
折叠编辑本段洗涤方法洗涤易缩的衣服，如毛织紧身上衣时，请把洗衣机调至弱循环档进行洗涤，时间不宜过久。 如果说明上写着温水手洗，请按其指示方法洗涤。Tencel产品洗涤方法大致与其他类似原料的产品洗涤方法相同。如果是纯Tencel产品， 可放心大胆地用洗衣机洗涤。如果与其他原料的衣物混合清洗务必按照标签上的注意事项进行。类似于茄克类衣物，干洗为最好。洗涤时为防止被染，应与染色衣物分开进行，洗涤剂及柔软剂最好用中性的
折叠编辑本段天丝规格天丝有以下几个规格:
细度:1.4dtex、1.7dtex、2.4dtex、3.3dtex
平均长度:
38mm 51mm(适合棉纺、中长型纺纱)
60mm 80mm(适合毛纺系统)
天丝有两种型号:一种为标准型(G100)为原纤化天丝，另一种为A100型，称非原纤化天丝。
折叠编辑本段天丝特性天丝兼具普通型粘胶纤维优良的吸湿性、柔滑飘逸性、舒适性等优点外，克服了普通粘胶纤维强力低，尤其是湿强低的缺陷，它的强力几乎与涤纶相近。
天丝物化性能:
外观:白色、有光，纤维截面呈圆形
比重:1.5
强力见表:
天丝与其他纤维比较
回潮率:11%
熔点:无
着火点:约400度
毒害测试:按照欧洲67/584/EEC及其它相关规定，天丝纤维不属有害物品，其中天丝A100是一种非原纤化纤维，在纺标准型天丝后道，通过用Axis助剂交联处理后，使天丝纤维不会发生原纤化。根据日本家用纺织品有害物质含量规定，测试结果为低甲醛，在规定范围内。
折叠编辑本段天丝性能(1)具有高的干、湿强力，干湿强比85%。
(2)具有较高的溶胀性:干湿体积1:1.4
(3)独特的原纤化特性,即天丝纤维在湿态中经过机械摩擦作用下,会沿纤维轴向分裂出原纤,通过处理后可获得独特桃皮绒风格。
(4)良好可纺性:可纯纺，也可与棉、毛、丝、麻、化纤、羊绒等纤维混纺交织。适用纺制各类机、针织纱。
折叠编辑本段天丝应用天丝最早进入我国是在1997/98年，只有数吨，至今已达年进口量几千吨，进口量还在不断上升。主要是由于:
(1)天丝产品服用性能非常好，具有柔软、舒适、透气性好、光滑凉爽、悬垂性好，耐穿耐用等特点。
(2)天丝原料已从最初5美元/公斤，回落到每公斤3美元多些，可以与其他化学纤维竞争。
(3)天丝适用范围广，几乎可以涵盖纺织各个领域，无论是棉、毛、丝、麻型产品，还是针织或机织领域都可以生产出优质高档产品。
折叠编辑本段应用情况(1)天丝/真丝及天丝/绢丝等系列产品:采用天丝A100 60s以上高支纱以及天丝/绢混纺纱。
(2)天丝/麻类产品:有天丝/麻混纺及天丝与麻交织产品，如天丝14s×14s(亚麻)交织布及天丝45/亚麻55混纺布。
(3)天丝牛仔布产品:是天丝主要用途之一，采用16s左右中支纱，制织中、轻磅优良牛仔布。
(4)天丝棉型机织产品:
① 细支纱产品:有30s-40s天丝及其棉、竹、粘、涤、混纺纱制织的平纹、府绸、斜纹类产品。
② 20-30s中支纱制织斜纹、卡其、灯芯绒、细帆布用作休闲服面料。
(5)天丝棉型针织产品，主要采用天丝A100型30--40s有纯纺及与棉、竹、涤、粘混纺，特别是天丝与竹纤维混纺，给竹纤维纱提供了强力，增加可纺性，一般只要混上30%的天丝就足够了。
(6)天丝毛型针织产品，天丝在毛针织行业应用十分理想。
① 天丝与羊绒及其它纤维的多种混纺高档针织纱成为我国特有的产品，其采用天丝1.25d×38mm散纤混纺而成。
② 天丝与多种原料的交并纱，如天丝/绢/棉/醋酸、天丝/粘胶丝/醋酸丝、天丝/腈纶/醋酸交并纱，即用单根天丝纱与其他单根原料纱交并而成。
③ 采用天丝毛条和其它毛型原料如毛、绢、腈、麻等混纺而成的毛型针织纱。
④ 采用新型纺纱技术如喷气纺、赛络纺来加工纯天丝及其混纺。
13564482982
