郑州哪里生产涤纶两布一膜复合土工布

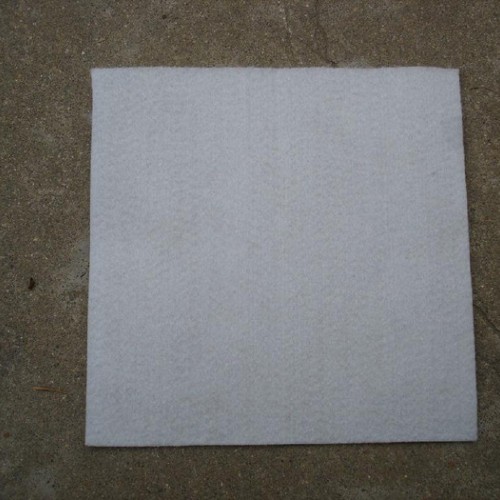

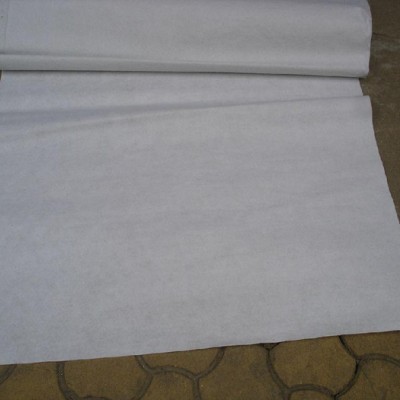

土工布的基本性质介绍:

1.土工布的类型:土工布是由合成纤维材料制成，一般丙纶的质照比涤纶更好，本公司生产的土工布原材料以丙纶为主，其规格分别为100、2O0，300、400、500、600g/m2六种，厚度一般为2.5～4mm，容重为0.12～O.18g/cm3。

2.土工布的孔隙尺寸:用土工布作反滤层， 应根据被保护土体的颗粒组成，选择孔径和厚度适当的土工布。根据粗略的测试，选用0.1mm以下的干煤灰，采用400、500、600g/m2,不同规格的土工布固定在标准筛框上，用冲洗过筛法，求出O.1mm以下煤灰过土工布孔径后的颗粒级配组合：结果土工布愈厚，孔径愈小透水性愈差，但强度与耐久性**愈好，土工布愈薄，孔径愈大透水性愈好，但强度与耐久性**愈差，因此，土工布的规格应根据工程的使用要求，合理选用。

3.土工布的水化分析:为了掌握长江水PH值和粉煤灰的PH值变化情况，以及在不同PH值作用下的酸，碱性对土工布性质的影响，选用几个电厂的水粉煤灰与土工布柞了水质分析和粉煤灰、土工布遇酸、碱作用下的颗粒变化及损失量试验。

土工布防止反射裂缝的作用机理

为保证工程质量，对土工布的规格加以严格控制，选用了压缩性小、规模大、化学作用稳定、浸透沥青性能良好的聚酯长丝无纺土工布。具有良好的延伸性和抗刺破、胀破能力，可将应力扩展至更广范围，缓解裂缝处的应力集中，土工布起到了吸收部分拉伸能量的作用。

首先，由于土工布的存在，减少了罩面层与基层的结合力，虽然界面强度下降，但足以防止界面的上下相对位移而保持连续。

其次，土工布具有耐高温的优良性能，沥青混合料热铺时温度高达150℃以上。而土工布在该温度下不出现熔化和软化，否则，将起不到应有的作用。T010/140土工布以聚酯为原料，熔点高达230℃，摊铺时性能稳定不会发生任何变化。该土工布与沥青混合料、沥青胶油有较好的结合性，正常的施工步骤是先在基层顶面上均匀喷洒沥青胶油，再铺放土工布，然后再其上摊铺沥青混合料**碾压成型。土工布下的沥青胶油在碾压过程中透过土工布与热铺面层结合，因此，要求土工布具有良好的渗透性及与沥青的结合性。同时对沥青的选用和沥青用量也有严格的要求，一般选用热沥青，尽可能不用乳化沥青。

土工布安装施工注意事项

铺设安装土工布是应注意以下事项:

1.土工布只能用土工布刀进行切割（钩刀），如在场地内切割，对其他材料须采取特殊保护措施，以防由于切割土工布而对其造成不必要的损坏；

2.在铺设土工布的同时，必须采取一切必要措施，以防止对下面一层材料造成破坏；

3.在铺设土工布时，必须注意不要让石头、大量尘土或水分等有可能破坏土工布、有可能阻塞排水渠或过滤网、或有可能给接下来的连接带来困难的物质进入土工布或土工布的下面；

4.安装结束后，对所有土工布表面进行目测以确定所有损坏的地主，作上标记并进行修补，确定铺设表面没有可以造成损坏的外来物质，如断针等异物；

5.土工布的连接必须遵循以下规定：正常情况下，坡面上不能有水平连接（连接须沿坡面的轮廓不与其相交），除修补的地方以外。

6.如采用缝合，缝合线须采用与土工布材质相同或超过的材料，缝合线须为防化学紫外线的材持。缝合线与土工布应有明显的色差，以便于检查。
