| 产品类型 | 全新 |
|---|---|
| 设备重量 | 80（Kg） |
| DN | 100 |
| 适用对象 | 润滑油 |
| 适用范围 | 水处理 |
| 外形尺寸 | 2300（mm） |
| 性能 | 精密过滤 |
| 样式 | 立式 |
| 用途 | 固液分离 |
| 原理 | 重力沉降法 |
| 主体材质 | 不锈钢 |
| 滤料类型 | 无纺布 |
| 适用对象性质 | 弱腐蚀性 |
| 有效过滤面积 | 3（m2） |
| 品牌 | runfine |
| 型号 | 云帆过滤5 |
| 加工定制 | 是 |
| 过滤器类型 | 真空 |

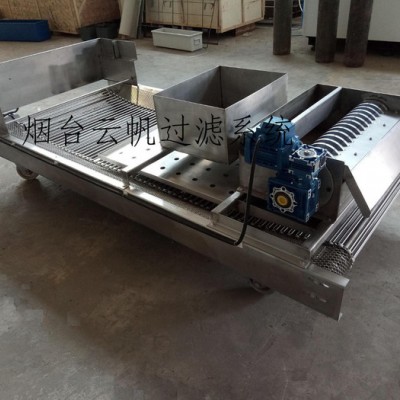

纸带过滤系统是一类适合低粘度润滑液过滤环境使用的过滤设备的统称，其中纸带常采用无纺布材料，无纺布材料根据过滤系统适用环境不同采用不同的克重，大致范围20克-80克。过滤系统根据结构不同又可分为重力式，负压式及正压式。重力式过滤系统结构简单，过滤精度25-45微米左右。负压式过滤机可分为液体负压过滤机及空气负压过滤机，精度约15微米。正压式过滤机精度可达到7微米左右，杂质液体含量少，如用于汽车行业的磷化液过滤机。
在具体使用中，烟台云帆过滤系统有限公司提供的纸带过滤系统一般与其它附件组合使用以达到**使用效果。如在机床冷却液过滤场合，纸带过滤系统可与与磁性分离器，撇油机，制冷机等组合而成，可以满足机械加工冷却润滑液过滤，撇油，降温的要求。
纸带过滤系统采用无纺布材料作为一次性过滤介质，会带来排放处理的环保问题。因此采用可循环滤布的纸带过滤系统也正逐渐被使用，但可循环滤布的循环周期受清洗技术的限制，有时达不到理想的效果，这会降低其使用寿命，增加使用者的成本。至少现在看一次性无纺布与可循环滤布初始购买成本不在一个数量级
以下举例说明：
(一)
纸带过滤机的方案要求:
过滤介质为：5%含量的乳化液，含有砂带研磨不锈钢的泥屑。
1、流量：65立方/小时； 扬程：30m以上过滤精度：10um 1台
2、流量：200立方/小时； 扬程：30m以上过滤精度：10um 2台
过滤机希望有3重过滤：
**级沉淀：含屑乳化液首先进入这一级（有捞屑刮板机构），然后溢流到第二级。
第二级过滤是无纺布过滤。乳化液经过这级过滤，含屑颗粒<10um。
第三级是沉淀：将泵的吸入口围500长*500宽*500高的空间，乳化液从500高溢流进入泵的吸入口。
当前地坑深度为-2800mm，宽度2400mm；排水口的位置在-800mm的位置
（二）
重型机床平网式纸带过滤器要求：
1.纸带过滤机（含电控、水箱）：过滤能力，200L/min，
水箱容积1m³左右。
2.水泵：低压泵一台，扬程25m，流量大约6方/时，内螺纹出水口；
高压泵一台，扬程40m，流量大约4方/时，内螺纹出水口。
（三）
磁滚纸带过滤机技术要求
过滤机身为不锈钢
工作环境温度：30-90度
工作介质：冷却液
水箱容积：8000升
过滤能力：300升每分
过滤精度：≤30um
磨屑冷却泵：300L/min，由机床控制起停
供液冷却泵管口尺寸：G2’’
纸带过滤机走纸电机：有自动和手动两种功能
磁性分离器：采用强磁场分离器
过滤纸幅宽规格：1000毫米
水箱底部装放水阀
纸带过滤系统是一类适合低粘度润滑液过滤环境使用的过滤设备的统称，其中纸带常采用无纺布材料，无纺布材料根据过滤系统适用环境不同采用不同的克重，大致范围20克-80克。过滤系统根据结构不同又可分为重力式，负压式及正压式。重力式过滤系统结构简单，过滤精度25-45微米左右。负压式过滤机可分为液体负压过滤机及空气负压过滤机，精度约15微米。正压式过滤机精度可达到7微米左右，杂质液体含量少，如用于汽车行业的磷化液过滤机。
在具体使用中，烟台云帆过滤系统有限公司提供的纸带过滤系统一般与其它附件组合使用以达到**使用效果。如在机床冷却液过滤场合，纸带过滤系统可与与磁性分离器，撇油机，制冷机等组合而成，可以满足机械加工冷却润滑液过滤，撇油，降温的要求。
纸带过滤系统采用无纺布材料作为一次性过滤介质，会带来排放处理的环保问题。因此采用可循环滤布的纸带过滤系统也正逐渐被使用，但可循环滤布的循环周期受清洗技术的限制，有时达不到理想的效果，这会降低其使用寿命，增加使用者的成本。至少现在看一次性无纺布与可循环滤布初始购买成本不在一个数量级
以下举例说明：
(一)
纸带过滤机的方案要求:
过滤介质为：5%含量的乳化液，含有砂带研磨不锈钢的泥屑。
1、流量：65立方/小时； 扬程：30m以上过滤精度：10um 1台
2、流量：200立方/小时； 扬程：30m以上过滤精度：10um 2台
过滤机希望有3重过滤：
**级沉淀：含屑乳化液首先进入这一级（有捞屑刮板机构），然后溢流到第二级。
第二级过滤是无纺布过滤。乳化液经过这级过滤，含屑颗粒<10um。
第三级是沉淀：将泵的吸入口围500长*500宽*500高的空间，乳化液从500高溢流进入泵的吸入口。
当前地坑深度为-2800mm，宽度2400mm；排水口的位置在-800mm的位置
（二）
重型机床平网式纸带过滤器要求：
1.纸带过滤机（含电控、水箱）：过滤能力，200L/min，
水箱容积1m³左右。
2.水泵：低压泵一台，扬程25m，流量大约6方/时，内螺纹出水口；
高压泵一台，扬程40m，流量大约4方/时，内螺纹出水口。
（三）
磁滚纸带过滤机技术要求
过滤机身为不锈钢
工作环境温度：30-90度
工作介质：冷却液
水箱容积：8000升
过滤能力：300升每分
过滤精度：≤30um
磨屑冷却泵：300L/min，由机床控制起停
供液冷却泵管口尺寸：G2’’
纸带过滤机走纸电机：有自动和手动两种功能
磁性分离器：采用强磁场分离器
过滤纸幅宽规格：1000毫米
水箱底部装放水阀
