| 型号 | HL-9 |
|---|---|
| 额定电压 | 380V |
| 额定功率 | 4kw |
| 类型 | 贴面机 |
| 适用范围 | 家具厂板材厂家 |
| 外形尺寸 | 10500*1800*1600mm |
| 最大加工长度 | 2500 mm |
| 最大加工宽度 | 1300 mm |
| 最大加工厚度 | 50 mm |
| 产地 | 山东 |
| 加工长度 | 2500mm |
| 重量 | 来电咨询 |
| 品牌 | 汉林 |

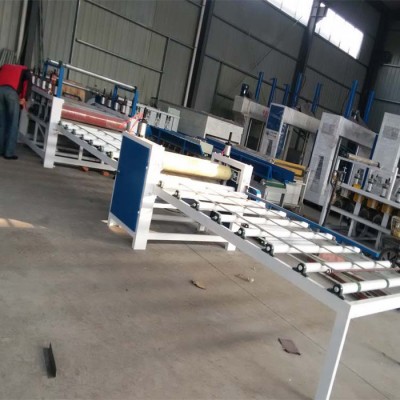

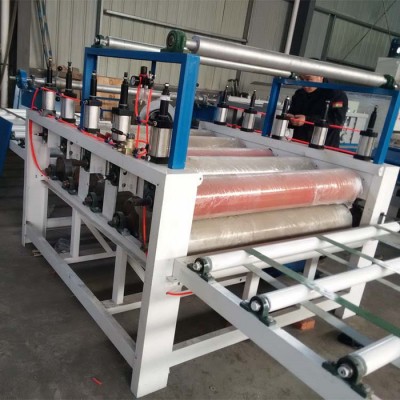

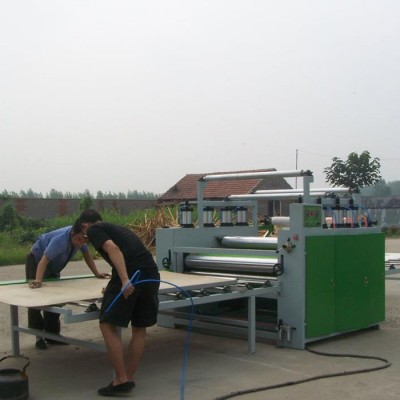

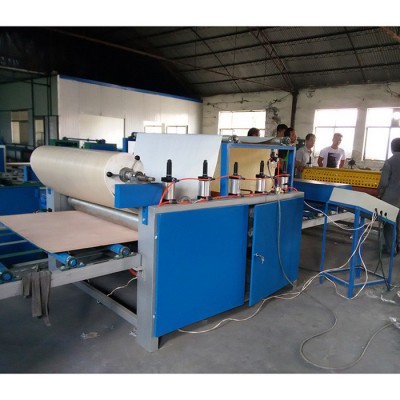

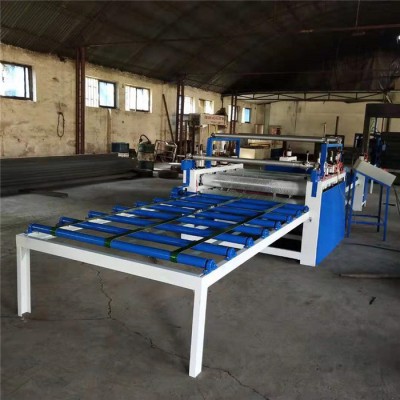

| 一、贴面机介绍 一、设备组成部分：贴面机主要由涂胶部分，贴面部分，热压部分冷压部分，电器控制部分，胶盆，传动部分及机身组成。具有自动完成涂胶，加热贴面.烘干.两次冷压,三次热压于一体,靠链条、链轮传送，结构紧凑合理，操作方便，速度可调。 1、设备特点：具有速度高、贴面纸平服不起皱、不鼓泡等优点。生产线技术指标先进，精度高，布局合理，结构新颖，操作方便，具有国际先进水平，是板材贴纸及PVC膜、高分子膜的理想设备。 2、涂胶部分:由涂胶胶辊，胶量调节辊，侧板，胶量调试装置等组成。 胶辊表面包防腐浊性橡胶，胶量调节辊由钢管将表面加工后镀硬鉻而成，胶辊及胶量调节辊分别安装在左右侧板上，胶辊及胶量调节辊装有传动链轮，以完成动力的传递。涂胶量的调节则通过调节右边的胶量调节气缸完成。 3、贴面部分：热压反压部分：工作涂胶完毕后，工件输送至贴面辊辊贴面再输送至两条发热辊热压，然后反压胶辊，反压完成贴面。 4、工作厚度调节部分：由气缸升降，配备相应板厚的垫铁来控制工件厚度。4电器控制部分：由二个交流接触器及一个热继电器对电动机实行零，欠压及过载保护。由两个自动复位按钮对机床实行启动及停止控制。升降由 电磁阀控制，两个温控仪分别控制，贴面温度和导纸速度。 5、胶盒由钢板制作而成：每次涂胶工作完成并清洗完机器后的污水，则可把钢板启出清洗干净。 6、传动部分:由电动机，减速机，张紧传动链条组成。动力由电动机输出，由减速机减速后经传动张紧链条送至上，胶辊及底辊，以完成胶辊的涂胶和贴面的工作。7、机身是有：由槽钢与板组成，具有结构坚固，外型美观的特点。 二、产品主要特点： 1、本机涂胶、贴纸、热压、冷压、贴膜于一体. 2、本机采用气缸升降，传送，热压，和冷压，这是我们自主研发的一项新技术，一家拥有此项技术的产品，可以使传送无缝隙而且更加稳定，传动的线速度保持完全一致。而且还改进了以往气缸式的胶辊升降方式，不必充气，简便，高效率。 3.采用传送棍传送，改进了以往的传送轮的传送方式，传送较薄的板材也可以保持速度平稳，不会打滑。 4.通过气缸升降胶辊，上下胶辊分别由两个电机带动，基材涂胶后不会出现胶痕。 7.采用**电机，质量有保证。 外形尺寸： 10.5m（长）×1.8m（宽）×1.6m（高）(特殊尺寸可定做) 传送方式 : 链条带动 速度控制：变频调速器 覆膜宽度： 1.32m 覆膜厚度： 50mm 传动功率：3kw 送料速度： 8m/min 功率： 7.25kw 重量： 2900kg 电压：380 |
